Transfiera las cargas desde cualquier altura de plataforma de camión a cualquier altura de muelle de carga … ¡Incluso a nivel del suelo!
Los elevadores de muelle (Dock Lifts) son más versátiles que los niveladores de muelle, más rápido que la carga y descarga manual, más seguro que rampas y pendientes y menos costoso que pozos de camiones empotrados. Es por eso que cada edificio debe tener un muelle de Southworth.
Un modelo para cada aplicación
Southworth ofrece siete modelos de elevadores de muelle estándar con capacidades de 5,000 a 20,000 libras, tamaños de plataforma de hasta 8 ‘x 12’ y una variedad de configuraciones de instalación para adaptarse a cualquier requisito de muelle de carga. Los modelos que tienen una designación de “M” están diseñados para ser usados con plataformas de dos ruedas, carros de mano y transpaletas manuales. Las designaciones de modelo “H” se pueden utilizar con dispositivos motorizados como transpaletas con motor, apiladores contrapesados y carretillas elevadoras.
La manera rápida, segura y fácil
para dar servicio a cualquier camión
Con casi 5 ‘de recorrido, los elevadores de muelle pueden estar al servicio de cualquier tipo de camioneta desde furgonetas y pickups.
Para tractores remolques y camiones portacontenedores. Cargas en Los ascensores del muelle siempre se mantienen nivelados haciendo el transporte. Más seguro y más fácil que viajar arriba o abajo inclinaciones creadas por niveladores de muelle o rampas.
Construcción resistente a la intemperie
Todos los elevadores de muelle de Southworth se fabrican con estructura. Plataformas de placa de acero pesado reforzado para minimizar la deflexión.
El diseño de base ancha proporciona mayor rigidez para crear el El elevador de muelle más estable de la industria. Modelo DL5-59 y DL6-59 DURA.

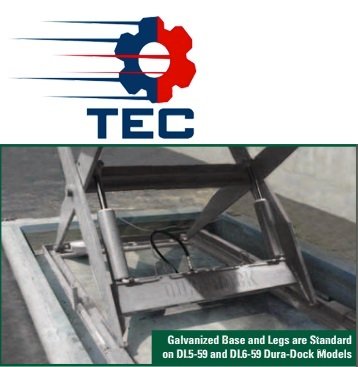

Las plataformas elevadoras DOCK tienen una base galvanizada resistente a la corrosión y piernas como estándar, lo que resulta en un servicio más largo sin problemas incluso en Entornos hostiles.
Paquete de instalación
Para realizar el proceso de instalación lo más fácil posible, Southworth. Los ascensores de muelle se envían totalmente ensamblados e incluyen: 20 ‘de cable de bobina en un control colgante pulsador, y Depósito de la unidad de poder lleno de aceite hidráulico.

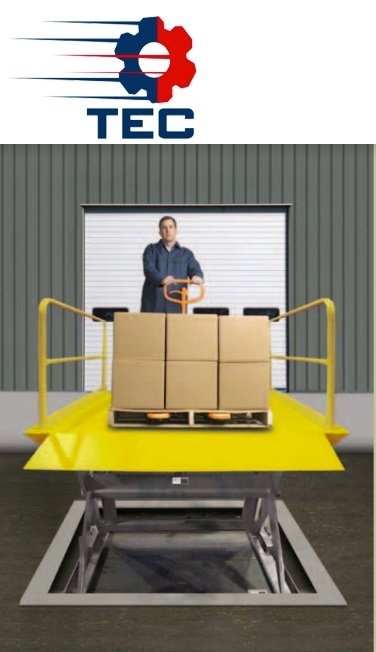

Montaje en foso o parte superior del suelo
Los elevadores para muelles de Southworth se pueden empotrar en un pozo para el nivel del suelo. Descenso o superficie montada en una plataforma de hormigón (requiere opcional rampa de acceso a nivel de grado).
Características y opciones
Características mecánicas

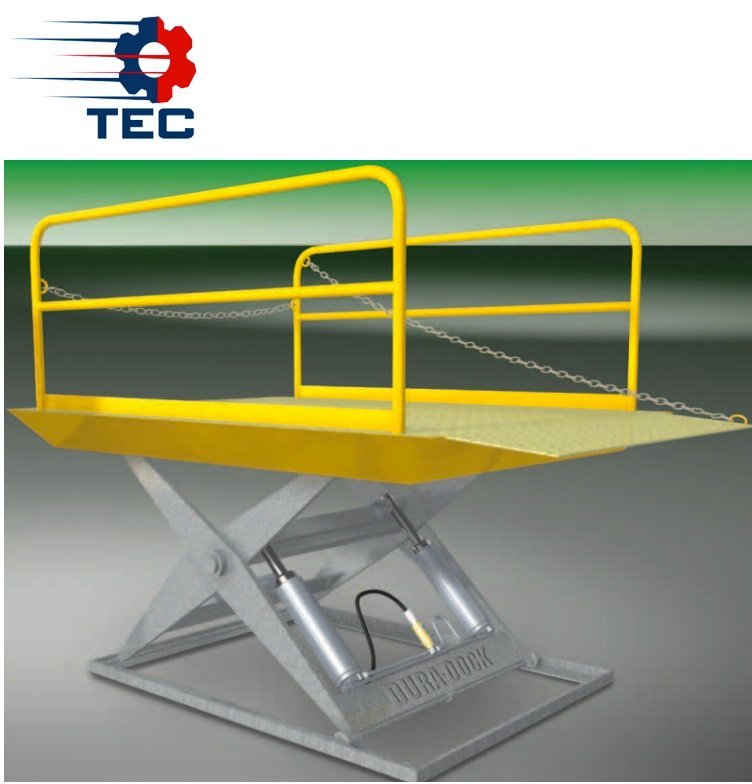

- Plataforma protectora de punta biselada
- Plataforma de la banda de rodadura de diamante para una mejor tracción
- Placa abatible con bisagra de la banda de rodadura del diamante con cadena de elevación
- Pasamanos de acero extraíbles con riel intermedio, placa de protección lateral de 4 “y cadena de seguridad. Instalación conforme a las normas ANSI MH29.1
Características eléctricas / hidráulicas
- Unidad de potencia precableada y panel de control Colgante de control con botón NEMA 4 resistente a la intemperie con cable de bobina de 20 ‘
- Cilindros hidráulicos de baja presión y de gran tamaño
- Mangueras para trabajos pesados con resistencia a la explosión 4 veces mayor que la presión de operación
- Válvula de control de flujo con tiempo de descenso ajustable Protección de exceso de flujo para Descenso controlado de la elevación en el improbable caso de una ruptura de la línea hidráulica Tensiones estándar: 208/230 / 460V – 3 fases
Opciones y accesorios
- Rampa de acceso a nivel de grado (para elevaciones por encima del nivel del suelo)
- Zócalos de acordeón o persianas enrollables Cajas NEMA 4
- Líquido hidráulico biodegradable ecológico (estándar en los modelos Dura-Dock)
- Calzo de rueda mecánico para evitar que la carretilla elevadora se salga accidentalmente del elevador mientras está elevada
- Interruptor de límite de carrera superior – Campana de advertencia montada y cableada con luz intermitente
- Acabados de pintura especiales y colores personalizados
- Recubrimientos resistentes a la corrosión (estándar en los modelos Dura-Dock)
- Otros tamaños de placa de puente disponibles
Amueblado por Southworth
- Los planes de los pozos se envían al recibir el pedido.
- Manual de instalación y servicio reenviado con plataforma elevadora.
- Garantía del fabricante: Todos los elevadores de muelle de Southworth cuentan con una garantía completa de dos años en piezas y mano de obra, y una estructura estructural de 10 años.
Trabajo a realizar por el contratista del propietario
- Equipos de descarga en el momento de la entrega.
- Todos los trabajos eléctricos, incluido el interruptor de desconexión de la pared.
- Trabajos de hormigón, modificaciones de edificación y excavación.
- Tuberías subterráneas, conductos, marcos de ángulos a fosas, elementos incrustados, calzos, pernos de demora y drenaje de sumidero
- Suministre la manguera o el tubo de conexión hidráulica desde la unidad de potencia hasta el sumidero de fosas (consulte el plan Southworth Pit para más detalles)
